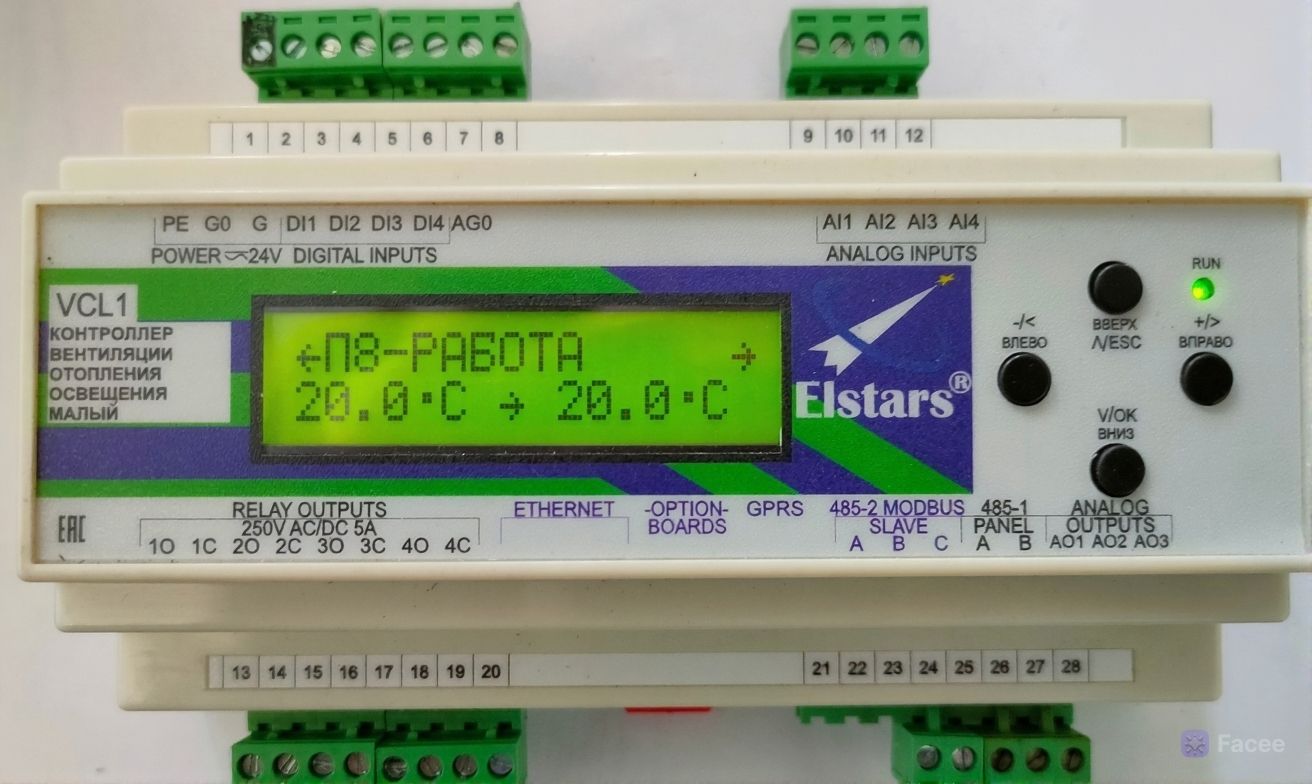

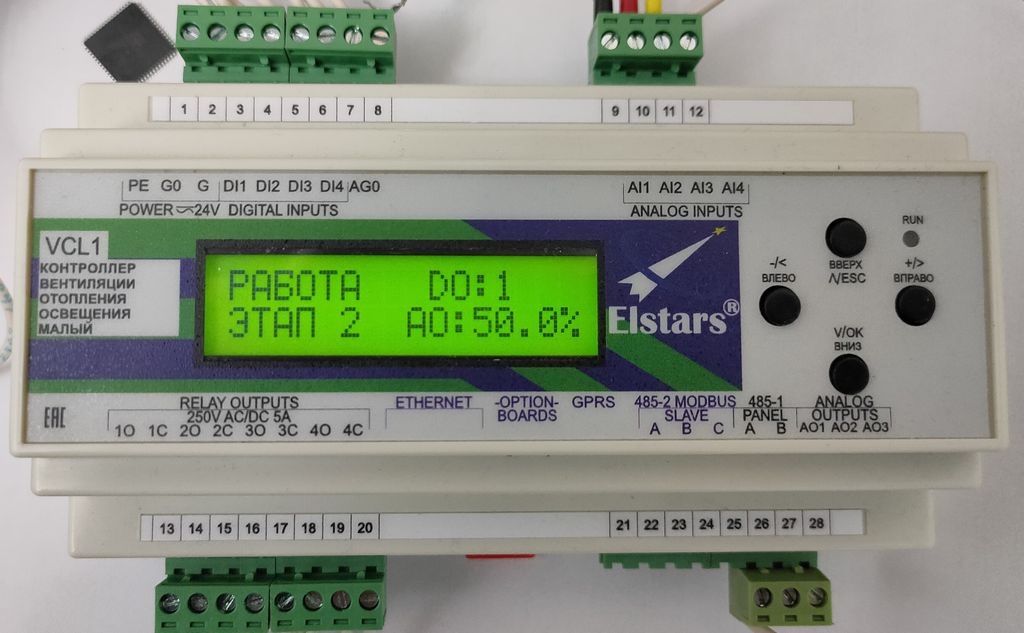

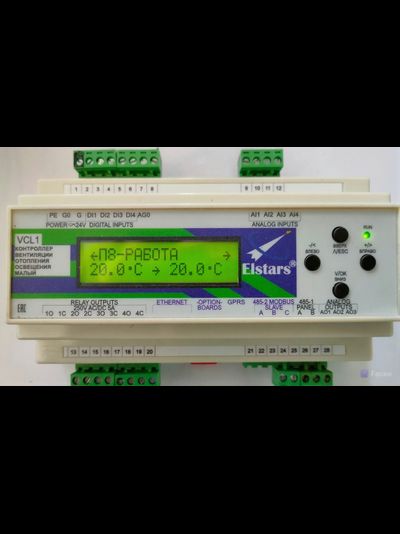

Контроллер вентиляции VCL1

Контроллер VCL1 предназначен для автоматизации и диспетчеризации контроля и управления работой систем общеобменной вентиляции и кондиционирования.

Контроллер имеет в своём составе регуляторы:

• Контур нагрева с водяным (в т.ч. гликолевым) или электрическим калорифером , в том числе в режиме ШИМ для электронагревателей до 2-х ступеней.

• Контур охлаждения с водяным или фреоновым охладителем (ККБ) до 2-х ступеней.

• Контур управления приточным вентилятором с возможностью регулировки по давлению или прямого управления частотным преобразователем.

• Контур 7 - термостат/гидростат.

Контроллер содержит следующие типы интерфейсов:

• 4 цифровых входов типа «сухой контакт». (Также возможен контакт транзистора NPN с общим минусом.)

• 3 аналоговых входа для подключения датчиков температуры типа РТ1000.

• 1  аналоговый вход 0-10V (0-20 мА при внешнем шунтировании входов резисторами 500 Ом).

• 4 релейных выхода 230V 3А АС1 до 70 000 циклов.

• 3 аналоговых выходов 0-10V с выходным сопротивлением не более 10 кОм.

• RS-485 неизолированный, (для внешней панели или одиночный слейв на изолированной линии);

• символьный ЖКИ 16х2 и 4 кнопки для работы с меню контроллера.

Опционально:

• RS-485 оптоизолированный, до 1кВ, 9600 8N1, протокол Modbus V1.1 .

• WiFi в режиме клиента или точки доступа со шлюзом в Modbus слейв контроллера.

• GPRS модем (в разработке);
